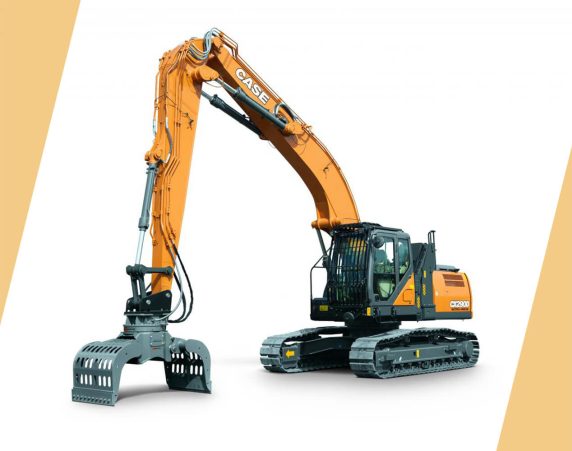

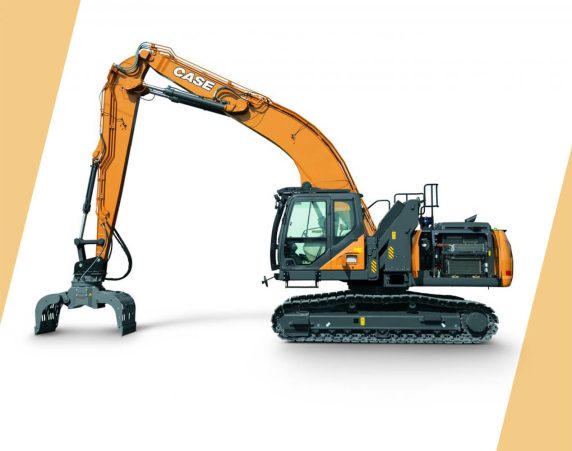

CASE CX290D MATERIAL HANDLING
ERITTÄIN LUOTETTAVA
- Luotettava ja monipuolinen uuden alavaunun, puomin ja kaivivarren ansiosta.
- Lisävarusteena saatavana hydraulinen jäähdytyspuhallin suunnanvaihdolla: suurin mahdollinen tehokkuus ja vähäinen huollon tarve.
MONIKÄYTTÖINEN

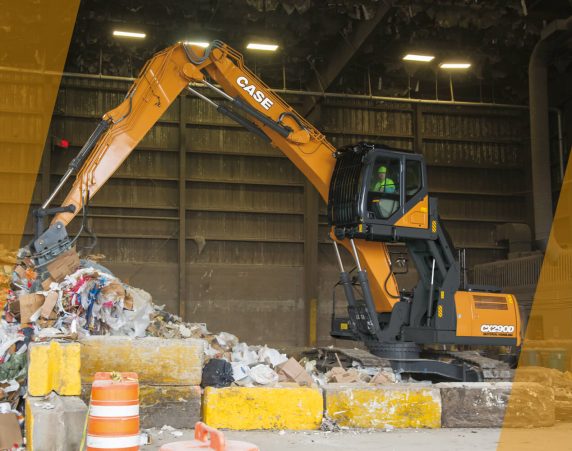

- Puomi- ja kaivuvarsivaihtoehdot materiaalinkäsittelyyn ja jätteen kuormaukseen, erinomainen ulottuvuus ja nostokapasiteetti.

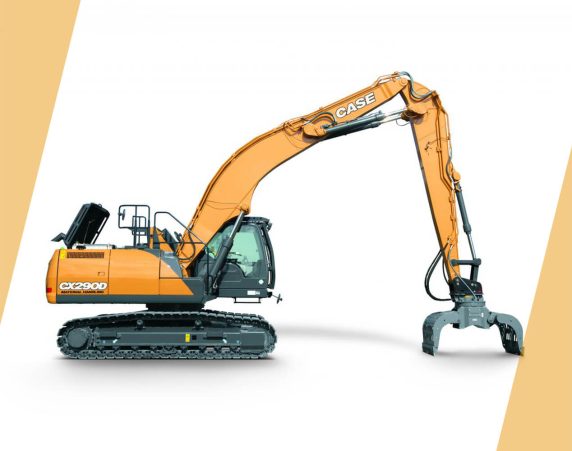

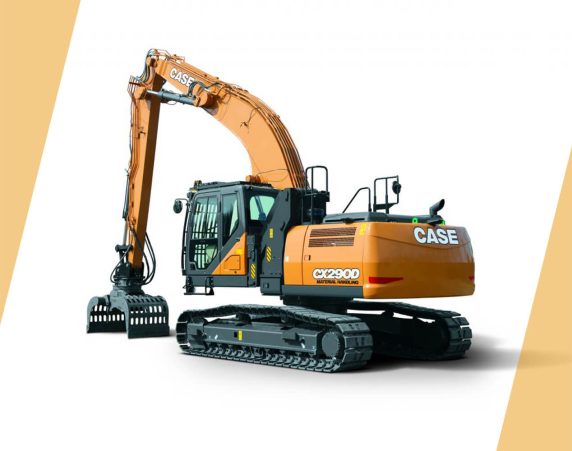

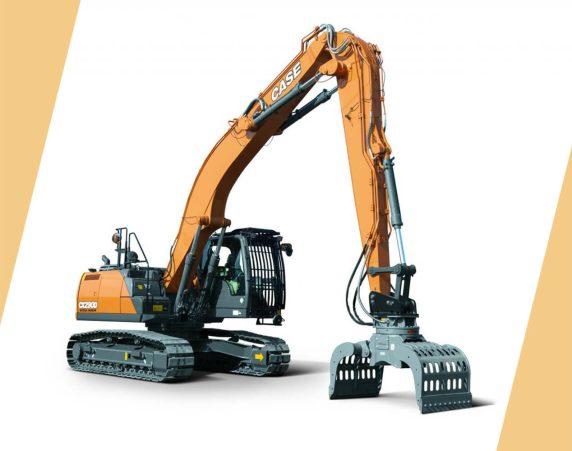

- Materiaalinkäsittelyversio (MH), 5 m kaivuvarsi kauhankäännöllä.

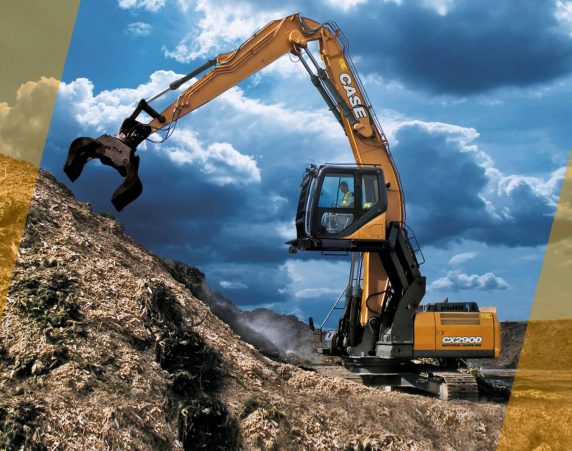

- Jätteenkäsittelyversio (SL), vahvistettu suora pääpuomi ja hanhenkaulamallinen kaivuvarsi.
SUURI TEHOKKUUS
- Energiaa säästävät järjestelmät, jotka vähentävät polttoaineen kulutusta kaikin mahdollisin tavoin.
- Luokkansa suuri AdBlue-tankki ja pieni kulutus.
TIER4 FINAL/STAGE IV -MOOTTORI
- SCR-järjestelmä ja DOC-katalysaattori.
- DPF-vapaa ratkaisu, pienemmät huoltokulut ja polttoaineenkulutus.
TUOTTAVUUS
- Nopeammat liikkeet parannetun hydrauliikkajärjestelmän ansiosta.
- Nopeampi kaivuvarren liike antaa etua, kun materiaalia heitetään kauas.

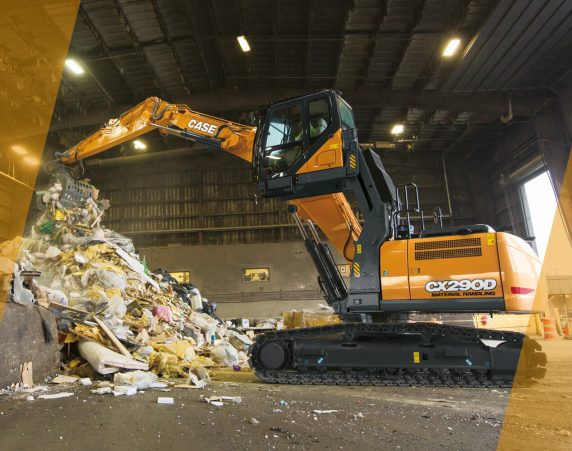

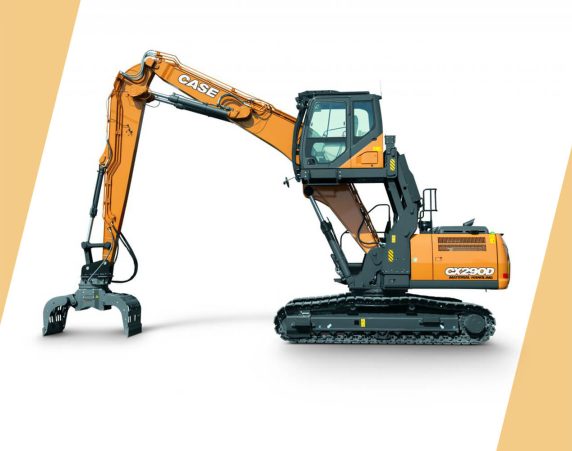

- Näkymä työskentelyalueesta viiden metrin korkeudelta.
- Erinomainen ulottuvuus ja nostokyky.
TURVALLINEN KÄYTTÄÄ
- Kauhan osuminen koneeseen on estetty kauhankääntösylinterissä olevien antureiden avulla.
- Hydraulinen ohjaamon hätälaskutoiminto lisää turvallisuutta.
- Tehtaalla asennettava ajohälytin lisää turvallisuutta työmaalla.
MUKAVA JA TURVALLINEN OHJAAMO
- Tasokas ohjaamo, jossa on paljon jalkatilaa kuljettajalle.
- Täysin säädettävä työasema.
- Vähemmän ohjaamon tärinää, mikä lisää koneen mukavuutta ja turvallisuutta.
MAHTAVA NÄKYVYYS
- Turvakamerat takana ja sivulla vakiovarusteena.
- Uuden LED-työvalopaketin valovoima on yli kolminkertainen halogeenivaloihin verrattuna.
TEKNISET TIEDOT
SULJE
TEKNISET TIEDOT
AVAA
| MOOTTORI | |
| Malli | ISUZU AQ-4HK1X |
| Tyyppi | Vesijäähdytteinen, 4-tahti diesel, suora 4-sylinterinen, Korkeapainecommonrail (sähköinen ohjaus), turboahdin välijäähdyttimellä, SCR järjestelmä |
| Sylinterien määrä/ Iskutilavuus (l) | 4 / 5,52 l |
| Päästöluokka | Tier 4 final / Eu stage IV |
| Halkaisija ja iskunpituus (mm) | 115 mm x 125 mm |
| Nimellisteho | |
| SAE J 1349, ISO 9249 | 132.1 kW / 177 hp at 2000 min-1 |
| ISO 14396 | 140 kW / 188 hp at 2000 min-1 |
| Maksimivääntömomentti | |
| SAE J 1349, ISO 9249 | 621 N-m at 1800 min-1 |
| ISO 14396 | 642 N-m at 1800 min-1 |
| HYDRAULIIKKAJÄRJESTELMÄ | |
| Pääpumput | 2 Säätyvätilavuuksista aksiaalimäntäpumppua säätelyjärjestelmällä |
| Maks. öljynvirtaus (l/min) | 2 x 234 l/min at 2000 min-1 |
| Työpiirien paineet | |
| Puomi/Varsi/Kauha (MPa) | 34.3 MPa - 37.3 MPa Auto power boost toiminnolla |
| Kääntö (MPa) | 27 |
| Ajo (MPa) | 34.3 |
| Pilottipumppu | 1 hammaspyöräpumppu |
| Maks. öljynvirtaus (l/min) | 20 |
| Piirin käyttöpaine (MPa) | 3.9 MPa |
| Puomin sylinterit | |
| Halkaisija (mm) | 140 mm |
| Iskunpituus (mm) | 1126 mm |
| Kaivuvarren sylinteri (tuplasylinterit) | |
| Halkaisija (mm) | 125 mm |
| Iskunpituus (mm) | 1280 mm |
| Kauhankäännön sylinteri | |
| Halkaisija (mm) | 120 |
| Iskunpituus (mm) | 1010 |
| KÄÄNTÖ | |
| Kääntömoottori | Aksiaalimäntämoottori |
| Maksimikääntönopeus (min-1) | 6.5 |
| Käännön vääntömomentti (Nm) | 69.8 |
| SUODATTIMET | |
| Imusuodatin (μm) | 105 μm |
| Paluusuodatin (μm) | 6 μm |
| Pilottisuodatin (μm) | 8 μm |
| SÄHKÖJÄRJESTELMÄ | |
| Jännite (V) | 24 V |
| Laturi (Amp) | 50 Amp |
| Starttimoottori (V/kW) | 24 V 5.0 kW |
| Akku | 2X12V 92 Ah/5 HR |
| ALAVAUNU | |
| Ajomoottorit | Säätyvätilavuuksinen Aksiaalimäntämoottori |
| Nopea alue ajonopeus (km/h) | 5.5 km/h |
| Hidas alue ajonopeus (km/h) | 3.5 km/h |
| Vetokyky (kN) | 196 KN |
| Ylärullien lukumäärä (per puoli) | 2 |
| Alarullien lukumäärä (per puoli) | 9 |
| Telakenkien lukumäärä (per puoli) | 51 |
| Telakenkien tyyppi | Kolmeharjaiset / sileät |
| Nousukyky | 70 % (35°) |
| MELUTASO | |
| Ulkomelu (EU Direktiivi 2000/14/EC) | LwA 102 dB(A) |
| Ohjaamon melutaso (ISO 6396) | LpA 70 dB(A) |
| NESTETILAVUUDET | |
| Polttoainesäiliö (l) (l) | 410 |
| Hydrauliikkajärjestelmä (l) (l) | 250 |
| Hydrauliikkaöljysäiliö (l) (l) | 147 |
| Adbluesäiliö (l) | 120 |
