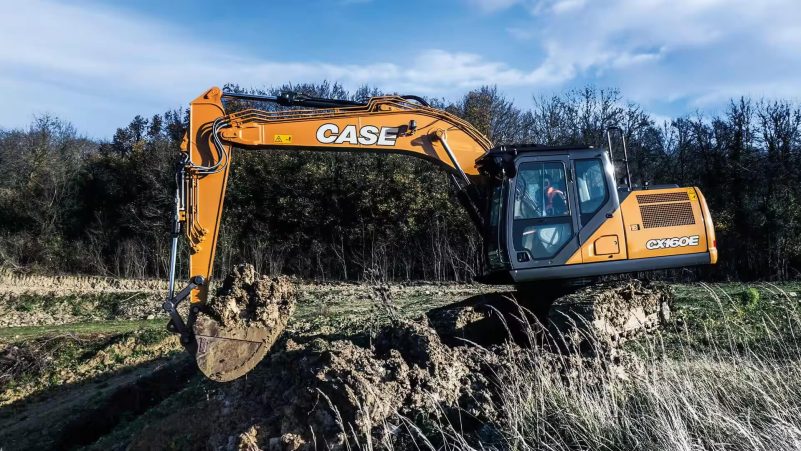

CASE CX160E
TEKNISET TIEDOT
SULJE
TEKNISET TIEDOT
AVAA
| MOOTTORI | |
| Malli | FPT NEF4 |
| Tyyppi | Vesijäähdytteinen, 4-tahti diesel, suora 4-sylinterinen, Korkeapainecommonrail (sähköinen ohjaus), turboahdin välijäähdyttimellä, SCRoF, EGR-vapaa |
| Päästöluokka | Stage V |
| Sylintereiden lukumäärä/Iskutilavuus (l) | 4 / 4.5 |
| Halkaisija ja iskunpituus (mm) | 104 x 132 |
| Nimellisteho | |
| SAE J1349, ISO 9249 (kW) | 90.4 at 2200 min-1 (rpm) |
| ISO 14396 (kW) | 96.5 at 2200 min-1 (rpm) |
| Maksimivääntömomentti | |
| SAE J 1349, ISO 9249 (Nm) | 456 Nm at 1600 min-1 |
| ISO 14396 (Nm) | 470 Nm at 1600 min-1 |
| HYDRAULIIKKAJÄRJESTELMÄ | |
| Pääpumput | 2 Säätyvätilavuuksista aksiaalimäntäpumppua säätelyjärjestelmällä |
| Maks. öljynvirtaus (l/min) | 2 × 159 at 2200 min-1 |
| Työpiirien paineet | |
| Puomi/Varsi/Kauha (MPa) | 34.3/ 36.3 Auto power boost toiminnolla |
| Kääntö (MPa) | 27.9 |
| Ajo (MPa) | 34.3 |
| Pilottipumppu | 1 hammaspyöräpumppu |
| Maks. öljynvirtaus (l/min) | 22 |
| Piirin käyttöpaine (MPa) | 3.9 |
| Puomin sylinterit | |
| Halkaisija (mm) | 115 |
| Iskunpituus (mm) | 1179 |
| Kaivuvarren sylinteri | |
| Halkaisija (mm) | 125 |
| Iskunpituus (mm) | 1280 |
| Kauhankäännön sylinteri | |
| Halkaisija (mm) | 105 |
| Iskunpituus (mm) | 985 |
| KÄÄNTÖ | |
| Kääntömoottori | Aksiaalimäntämoottori |
| Maksimikääntönopeus (min-1) | 11.8 |
| Käännön vääntömomentti (Nm) | 45,1 |
| SUODATTIMET | |
| Imusuodatin (μm) | 105 |
| Paluusuodatin (μm) | 6 |
| Pilottisuodatin (μm) | 8 |
| SÄHKÖJÄRJESTELMÄ | |
| Jännite (V) | 24 |
| Laturi (Amp) | 50 |
| Starttimoottori (V/kW) | 24/4.0 |
| Akku | 2 X 12 V - 72 Ah/5HR |
| ALAVAUNU | |
| Ajomoottori | Säätyvätilavuuksinen Aksiaalimäntämoottori |
| Ajonopeudet | |
| Nopea alue ajonopeus (km/h) | 5.2 |
| Hidas alue ajonopeus (km/h) | 3.0 |
| Vetokyky (kN) | 161 |
| Ylärullien lukumäärä (per puoli) | 2 |
| Alarullien lukumäärä (per puoli) | 7 |
| Telakenkien lukumäärä (per puoli) | 44 |
| Telakenkien tyyppi | Kolmiharjaiset telakengät |
| Mäennousukyky | 70% (35°) |
| NESTETILAVUUDET | |
| Polttoainesäiliö (l) | 300 |
| Hydrauliikkajärjestelmä (l) | 170 |
| Hydrauliikkaöljysäiliö (l) | 82 |
| Adbluesäiliö (l) | 60 |
| MELUTASO | |
| Ulkomelu (EU Direktiivi 2000/14/EC) | LwA 100 dB(A) |
| Ohjaamon melutaso (ISO 6396) | LpA 69 dB(A) |
| PAINO JA PINTAPAINE | |
| (2.62 m varsi, 0.68 m³ kauha, 600 mm telakengät, kuljettaja, voiteluaineet, jäähdytysneste, täysi polttoainesäiliö ja OPG level 2 kattosuoja) | |
