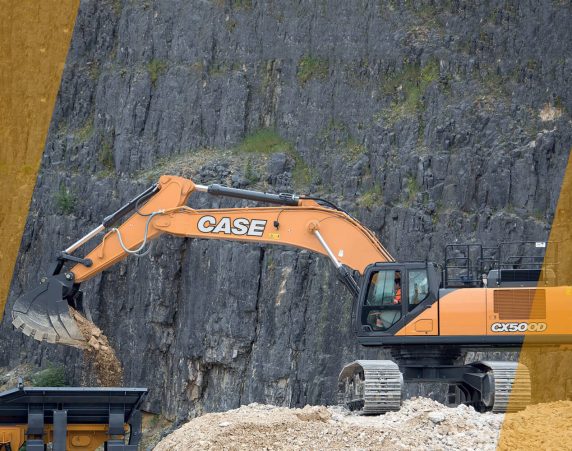

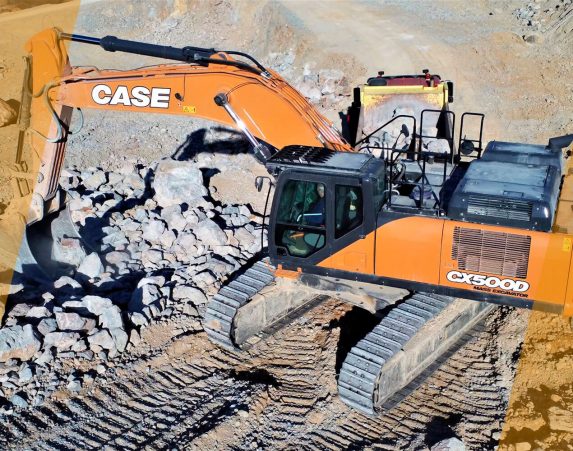

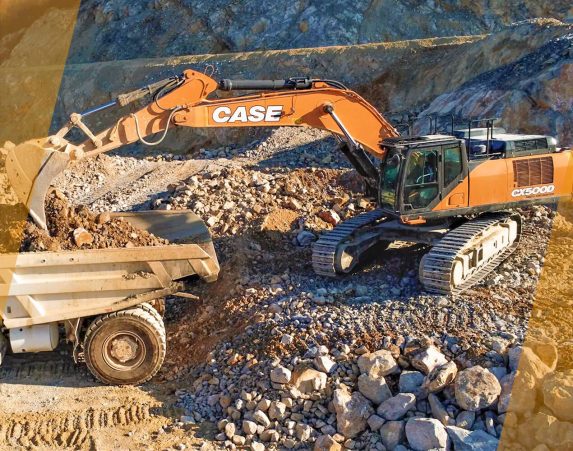

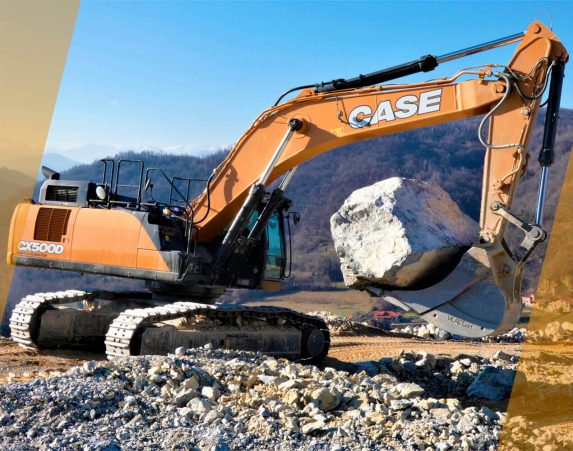

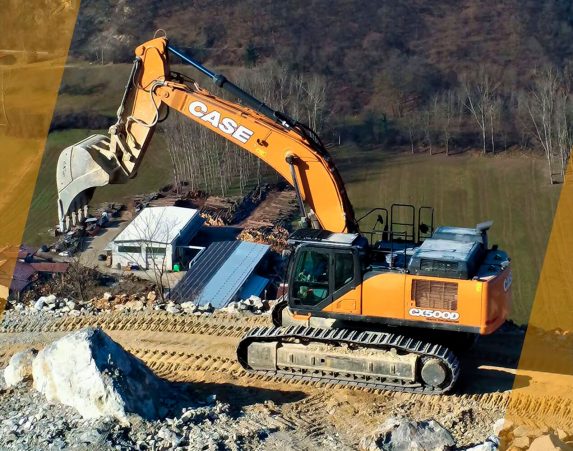

CASE CX500D ME
HUIPPULUOKAN TARKKUUTTA JA HALLITTAVUUTTA
CASE Intelligent Hydraulic System (CIHS) on pitkäkestoisen ja täydellisyyttä tavoittelevan työn tulos legendaariselta konevalmistajalta. CASE on markkinoiden edelläkävijä nopeimpien liikkeiden, energiansäästön ja sulavamman hallittavuuden saralla.
ERITTÄIN LUOTETTAVA
Luotettava ja monipuolinen uuden alavaunun, puomin ja kaivivarren ansiosta.
MONIKÄYTTÖINEN
- Kolme eli työtilaa eri tehotarpeisiin (A, H, SP)
- Auto Power Boost -työvaiheen tunnistava hydrauliikan paineen nosto.
- Kiinteä tai levitettävä alavaunu.
- Saatavana useita eri telavaihtoehtoja.
SUURI TEHOKKUUS
- Energiaa säästävät järjestelmät, jotka vähentävät polttoaineen kulutusta kaikin mahdollisin tavoin: jopa 8% polttoainetaloudellisempi.
- Luokkansa suuri AdBlue-tankki (152 l) ja pieni kulutus.
- Maksimivääntö pienemmillä kierroksilla.
10% NOPEAMPI
Uudet elektronisesti ohjatut hydrauliikkapumput.
ERINOMAINEN NÄKYVYYS
- Suuret lasipinnat.
- Turvakamerat takana ja oikealla sivulla vakiovarusteena.
- Suuri LED-näyttö.
- Lisävarusteena kolmas kamera, CASE Max View näyttö, linnunsilmäkuva, 230° taka- ja sivunäkymä
TASAINEN KYYTI, HILJAINEN TYÖYMPÄRISTÖ
- Ohjaamo kumityynyjen päällä.
- Alhainen melu ja tärinä.
MUKAVA JA TURVALLINEN OHJAAMO
- Erittäin tilava ohjaamo.
- Täysin säädettävä työasema.
- Uusi korkeaselkänojainen istuin.
ROPS- ja FOPS-taso II vakiona
TURVALLINEN KÄYTTÄÄ JA HUOLTAA
- Uusi polttoainelinjasto ja lisätty huoltovapaa turvasuodatin.
- Vakiona tukevat turvakaiteet.
- Lisävarusteena tehtaalla asennettava ajohälytin.
- Huoltopisteet on koottu ryhmiin turvallisen ja helpon huoltamisen takaamiseksi.
STAGE V -MOOTTORI
- Täyttää viimeisimmät EU-standardien mukaiset päästörajoitukset.
- Uusi jälkikäsittelyjärjestelmä DPF-suodattimella.
TEKNISET TIEDOT
SULJE
TEKNISET TIEDOT
AVAA
| MOOTTORI | |
| Malli | ISUZU VE-6UZ1X |
| Tyyppi | Vesijäähdytteinen, 4-tahti diesel, suora 6-sylinterinen, Korkeapainecommonrail (sähköinen ohjaus), turboahdin välijäähdyttimellä, SCR järjestelmä, DPD järjestelmä |
| Päästöluokka | EU N°2016/1628 STAGE V |
| Sylinterien määrä/ Iskutilavuus (l) | 6 / 9.84 |
| Halkaisija ja iskunpituus (mm) | 120 x 145 |
| Nimellisteho | |
| SAE J 1349, ISO 9249 | 270 kW / 362 hp at 2000 min-1 |
| ISO 14396 | 245 kW / 328 hp at 2000 min-1 |
| Maksimivääntömomentti | |
| ISO 14396 | 1567 N-m at 1300 min-1 |
| HYDRAULIIKKAJÄRJESTELMÄ | |
| Pääpumput | 2 Säätyvätilavuuksista aksiaalimäntäpumppua säätelyjärjestelmällä |
| Maks. öljynvirtaus (l/min) | 2 × 364 at 2000 min-1 |
| Työpiirien paineet | |
| Puomi/Varsi/Kauha (MPa) | 31.4 MPa - 34.3 MPa Auto power boost toiminnolla |
| Kääntö (MPa) | 29.4 |
| Ajo (MPa) | 34.3 MPa |
| Pilottipumppu | 1 hammaspyöräpumppu |
| Maks. öljynvirtaus (l/min) | 30 |
| Puomin sylinterit | |
| Halkaisija (mm) | 170 |
| Iskunpituus (mm) | 1550 |
| Kaivuvarren sylinteri | |
| Halkaisija (mm) | 190 |
| Iskunpituus (mm) | 1920 |
| Kauhankäännön sylinteri | |
| Halkaisija (mm) | 170 |
| Iskunpituus (mm) | 1335 |
| KÄÄNTÖ | |
| Kääntömoottori | Aksiaalimäntämoottori |
| Maksimikääntönopeus (min-1) | 9.1 |
| Käännön vääntömomentti (Nm) | 150 |
| SUODATTIMET | |
| Imusuodatin (μm) | 105 µm |
| Paluusuodatin (μm) | 6 µm |
| Pilottisuodatin (μm) | 8 µm |
| SÄHKÖJÄRJESTELMÄ | |
| Jännite (V) | 24V |
| Laturi (Amp) | 90 Amp |
| Starttimoottori (V/kW) | 24/5.0 |
| Akku | 2X12V 128 Ah/5 HR |
| ALAVAUNU | |
| Ajomoottorit | Säätyvätilavuuksinen Aksiaalimäntämoottori |
| Nopea alue ajonopeus (km/h) | 5.3 km/h |
| Hidas alue ajonopeus (km/h) | 3.2 km/h |
| Vetokyky (kN) | 339 (Kiinteä alavaunu) |
| Ylärullien lukumäärä | |
| KIINTEÄ ALAVAUNU | 2 (each side) |
| Levitettävä alavaunu | 3 (each side) |
| Alarullien lukumäärä (per puoli) | 9 |
| Telakenkien lukumäärä (per puoli) | 50 |
| MELUTASO | |
| Ulkomelu (EU Direktiivi 2000/14/EC) | LwA 105 dB(A) |
| Ohjaamon melutaso (ISO 6396) | LpA 70dB(A) |
| NESTETILAVUUDET | |
| Polttoainesäiliö (l) (l) | 650 |
| Hydrauliikkajärjestelmä (l) (l) | 460 |
| Hydrauliikkaöljysäiliö (l) (l) | 230 |
| Adbluesäiliö (l) | 152 |
| PAINO JA PINTAPAINE | |
| (2,53 varsi, 3.0 m³ kauha, 600 mm telakengät, kuljettaja, voiteluaineet, jäähdytysneste, täysi Polttoainesäiliö ja OPG level 2 kattosuoja) | |
| FIXED SIDEFRAME ALAVAUNU | |
| Paino | 49600kg |
| Pintapaine | 0.085 MPa |
| Vastapaino | 10000 kg |
| LEVITETTÄVÄ ALAVAUNU | |
| Paino | 51000 kg |
| Pintapaine | 0.087 MPa |
| Vastapaino | 10000 kg |
